F436 Структурные стальные стиральные машины; цинковая плитка для строительства
Стандарт:F436
Описание конструкционной стальной стиральной машины F436:
F436 Структурные стальные пробки - это отвержденные круговые пробки, предназначенные для использования с конструктивными болтами в различных строительных и промышленных приложениях.Эти промыватели определены в стандарте ASTM F436., в котором изложены требования к отверждённым стальным пробкам, используемым с высокопрочными болтами.
Стиральная машина F436 доступна в разных размерах, от 1/4 "до 4" в диаметре.Размер указывается в дюймах и соответствует номинальному диаметру крепежного элемента, с которым он предназначен для использования.
| Материал | 45#/40CR |
| Размер | 1/4"-4" |
| Заканчивай. | Обычный/черный/ЦИНК/ХДГ/Дакромет/Механически оцинкованный |
| Твердость | HV300/HRC35-45 |
| Маркировка | можно настроить |
| Применение | Строительство/Ветровые турбины/железнодорожная линия |
| Упаковка | Картон + поддоны; мы можем упаковать стиральные машины по вашим требованиям |
| Условия | FOB+Шанхай/Нингбо |
| Время доставки | 30-70 дней |
Высокая прочность:Конструкция из отвержденной стали для стиральных машин F436 обеспечивает высокую прочность и долговечность, что делает их подходящими для требовательных применений.
Надежность:Эти прокладки обеспечивают безопасное соединение между элементами конструкции, уменьшая риск ослабления болта или отказа при нагрузке.
| Размер | Внутренний диаметр ((мин) | Внутренний диаметр (max) |
Внешний диаметр (мин) |
Внешний диаметр (макс.) |
Толщина (максимум) |
номинальный размер |
Толщина (мин) |
|---|---|---|---|---|---|---|---|
|
1/4 дюйма. |
7.137 |
7.925 | 15.087 | 15.875 | 2 | 1.65 | 1.2954 |
| 5/16 дюйма | 8.737 | 9.525 | 16.662 | 17.45 | 2 | 1.65 | 1.2954 |
| 3/8 дюйма | 10.312 |
11.1 |
19.837 | 20.65 | 2 | 1.65 | 1.2954 |
| 7/16 дюйма |
11.912 |
12.7 | 22.63 | 23.41 | 2 | 1.65 | 1.2954 |
| 1/2 дюйма. | 13.487 | 14.3 | 26.187 | 27.787 | 4.95 | 3.47 | 2.4638 |
| 9/16" | 15.087 | 15.9 | 29.311 | 30.91 | 4.95 | 3.47 | 2.4638 |
| 5/8" | 17.45 | 18.26 | 32.537 | 34.137 | 4.95 | 3.8 | 3.0988 |
| 3/4 дюйма. | 20.65 | 21.43 | 37 | 38.1 | 4.95 | 3.8 | 3.0988 |
| 7/8" | 23.8 | 24.587 | 43.662 | 45.237 | 4.95 | 3.97 | 3.4544 |
| 1" | 28.575 | 29.36 | 50.012 | 51.587 | 4.95 | 3.97 | 3.4544 |
| 1-1/8" | 31.75 | 32.537 | 56.362 | 57.937 | 4.95 | 3.97 | 3.4544 |
| 1-1/4" | 34.925 | 35.712 | 62.712 | 64.287 | 4.95 | 3.97 | 3.4544 |
| 1-3/8" | 38.10 | 39.7 | 68.25 | 70.63 | 4.95 | 3.97 | 3.4544 |
| 1-1/2" | 41.275 | 42.062 | 75.412 | 76.987 | 4.95 | 3.97 | 3.4544 |
| 1-5/8" | 44.45 | 46.01 | 80.99 | 84.11 | 7.1 | 6 | 4.53 |
| 1-3/4" | 47.63 | 49.23 | 84.12 | 87.29 | 7.1 | 6 | 4.53 |
| 1-7/8" | 50.80 | 52.36 | 87.34 | 90.46 | 7.1 | 6 | 4.53 |
| 2" | 53.98 | 55.58 | 93.65 | 96.81 | 7.1 | 6 | 4.53 |
| 2 1/4" | 60.33 | 61.93 | 100 | 103.16 | 8.62 | 7.3 | 6.1 |
| 2 1/2 дюйма | 66.68 | 68.28 | 112.7 | 115.86 | 8.62 | 7.3 | 6.1 |
| 2-3/4" | 73.03 | 74.63 | 125.4 | 128.56 | 8.62 | 7.3 | 6.1 |
| 3 " | 79.38 | 80.98 | 138.1 | 142.82 | 8.62 | 7.3 | 6.1 |
| 3-1/4" | 85.73 | 88.9 | 149.23 | 155.52 | 8.62 | 7.3 | 6.1 |
| 3 1/2" | 92.08 | 95.25 | 161.93 | 168.22 | 8.62 | 7.3 | 6.1 |
| 3-3/4" | 98.43 | 101.6 | 174.63 | 180.92 | 8.62 | 7.3 | 6.1 |
| 4 дюйма | 104.78 | 107.95 | 187.33 | 193.62 | 8.62 | 7.3 | 6.1 |

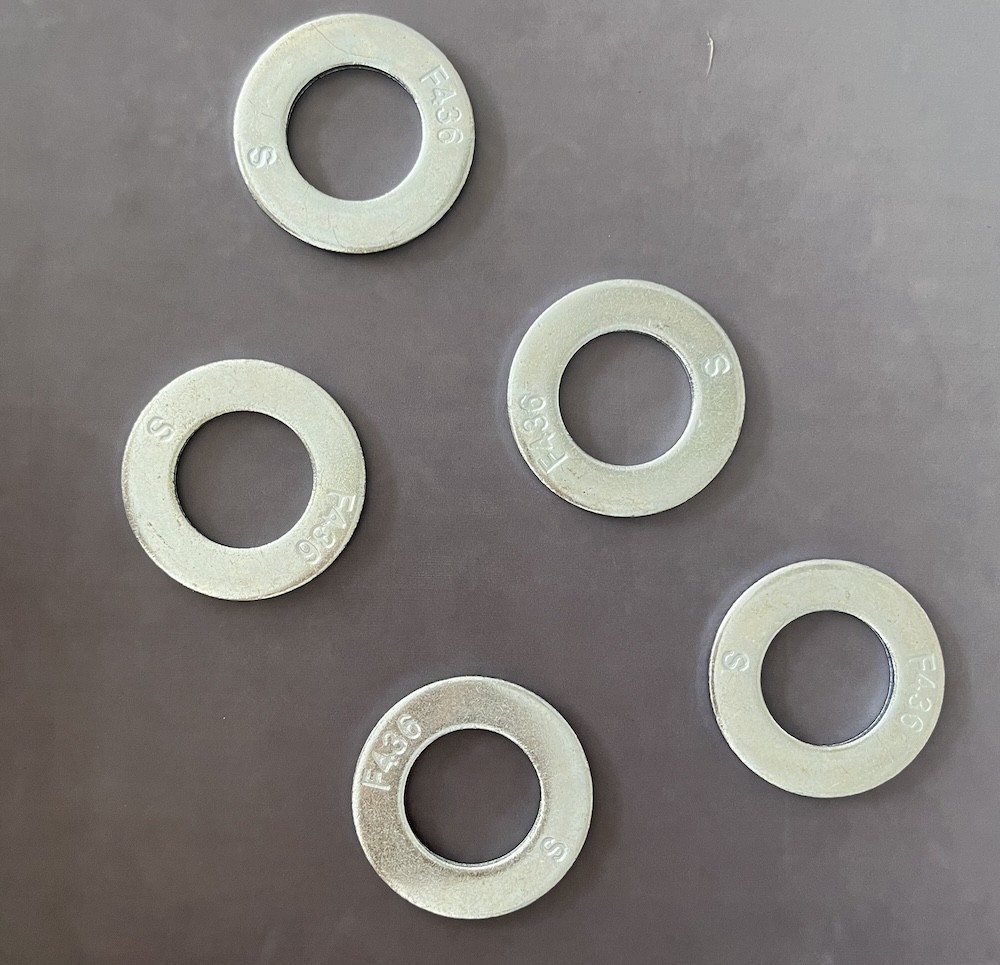

Изображения изделий для плоских стиральных машин
